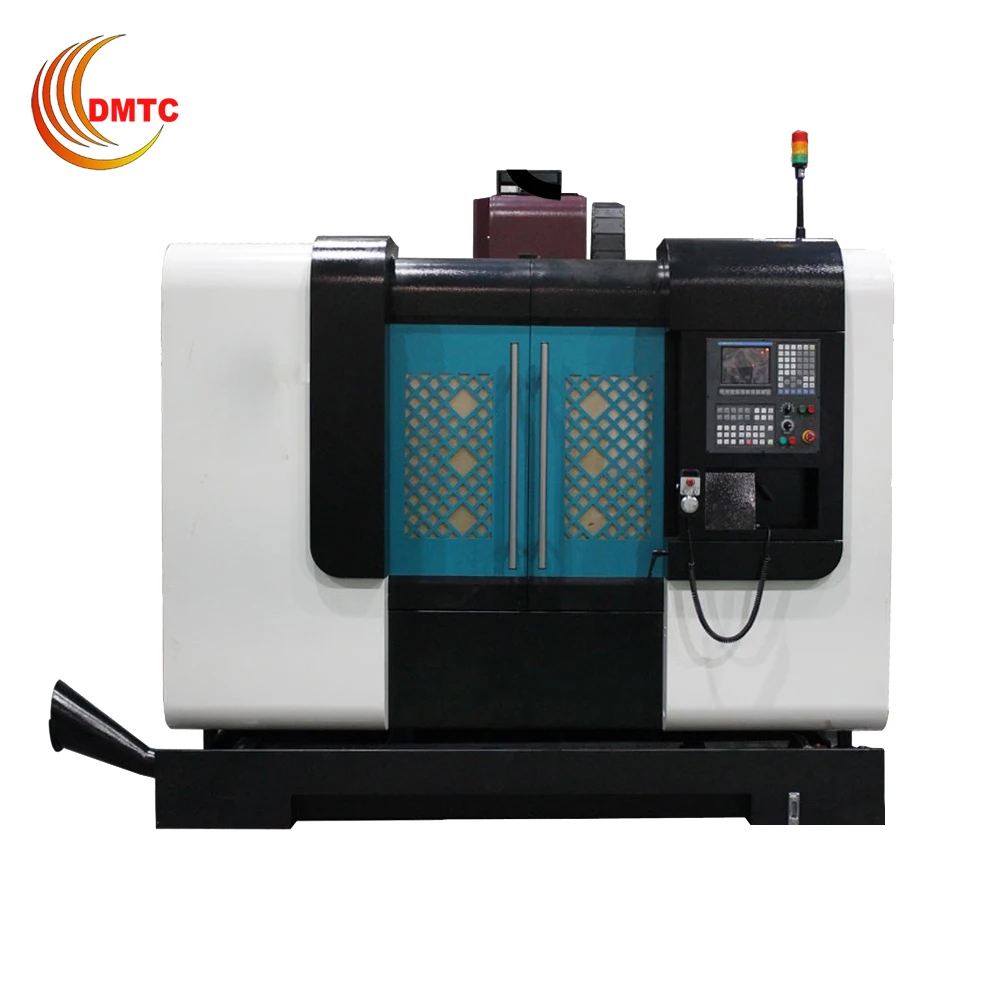

VDL800 nueva condición Vertical 3 ejes CNC CENTRO DE mecanizado con Deckel Maho tecnología

FOB Referencia Precio:Consiga El Último Precio
$38,625.00 - $85,620.00 / Set | 1 Set/s Automático grande molino del CNC con cambiador automático de herramientas (Pedido mínimo)
Reportar Actividades sospechosas
Descripción general
Detalles rápidos
Número de Modelo:
VDL800
Condición:
Nuevo
Tipo:
Vertical
Lugar del origen:
Liaoning, China
Marca:
DMTC NC Control Vertical centro de la máquina
Voltaje:
380 V
Dimensión (L*W*H):
2246*2372*2317mm
Certificación:
ISO9001 CE BV EAC
Tipo de producto:
Molino CNC automático grande con cambiador de herramientas automática
Mesa siez:
112*560mm
Viajes X/Y/Z:
1020/560/600
Eje Principal Velocidad máxima:
60-8000 rpm
Capacidad de cambio de herramientas:
24
Peso:
7000 kg, 5200 kg
Tamaño de la tabla (L * W):
1120*560mm
Capacidad de peso máximo de mesa de trabajo:
750 kg
X, Y, Z velocidad de corte:
1-10000mm/mim
Velocidad de avance rápido X, Y, Z:
24/24/18 m/mim
Servicio postventa ofrecido:
Ingenieros disponibles para la puesta en marcha en el extranjero.
Garantía:
12 meses
Energía (W):
7.5KW
Capacidad de suministro
Capacidad de suministro:
40 Set/Sets per Month Automatic Large CNC Mill with Automatic Tool Changer
Embalaje y envío
Paquete
Tela de plástico para la primera capa, lona para la segunda capa, Y el embalaje con la caja de madera en el último, junto con la plataforma en la parte inferior de caja de madera.
Puerto
DALIAN PORT
Lead Time :
60 Working Days
Descripción del producto

La aplicación del producto

El diseño único de la máquina linear rolling guide se utiliza ampliamente en el complejo militar-industrial, automotriz, moldes, industrias de fabricación de maquinaria como partes de carrocería, piezas de carcasa, procesamiento de piezas de disco. Las piezas se pueden terminar después de un fresado de sujeción, mandrinado, perforación, expansión, escariado, proceso de roscado, alta precisión, alta automatización, alta fiabilidad, alto grado de integración mecánica y eléctrica, funcionamiento sencillo, modelado general hermoso generoso, etc. máquina equipada con sistema de cambio de herramienta automático (ATC), sistema de lubricación automática, Sistema de refrigeración y dispositivo manual portátil (MPG), la cubierta protectora general.

ÍNDICE
Unidad
VDL800
Tamaño de la mesa de trabajo (L * W)
Mm
900*420
Capacidad máxima de peso de la mesa de trabajo
Kg
500
X
Mm
820
Y VIAJES
Mm
440
Z de viaje
Mm
540
Distancia de la línea central del eje a la cara frontal de la columna
Mm
550
Distancia de la cara del extremo del husillo a la cara de la mesa de trabajo
Mm
140 ~ 680
X Y Z velocidad de corte
Mm/min
0-10000
Velocidad de alimentación rápida X, Y, Z
M/min
24/24/20
Velocidad del husillo de
R/min
60-8000
Husillo cónica

N° 40 (7:24)
Herramienta de almacenamiento

16 bar (tipo de bambú)
Herramienta de tipo de soporte

BT40-45 °
Peso máximo de la herramienta
Kg
8
Diámetro máximo de la herramienta
Mm
Ø100/Ø130
Max longitud de herramienta
Mm
300
Tiempo de cambio de herramienta
S
6-8
Ranura en T para mesa de trabajo (número * ancho * Paso de ranura)
Mm
3*18*125
La exactitud de la ubicación
Mm
X/Y/Z/: 0.014/0.011/0.014
Repito, la exactitud de la ubicación
Mm
X/Y/Z/: 0.006/0.004/0.006
Presión de aire
Mpa
0,6-0,8
Sistema CNC

FANUC 0i MF (5)
Motor del husillo de
KW
7,5-11
X Y Z servo motor de potencia
KW
1,8/1,8/3
Tamaño de la máquina (L * W * H)
Mm
2453*2451*2549
Tamaño del paquete (L * W * H)
Mm
2900*2300*2525
Peso de la máquina
Kg
4800

Principales características

 Diseño único de guía de laminado lineal de alta velocidad.

 Ampliamente utilizado en militares, automotrices, moldes, fabricación de maquinaria y otras industrias de la caja de las piezas, piezas de la carcasa, procesamiento de piezas de disco.

 Las piezas después de una sujeción se pueden completar molienda, mandrinado, perforación, expansión, bisagra, roscado y otros procesos múltiples, con alta precisión, alta automatización, alta fiabilidad, alto grado de integración mecánica y eléctrica, funcionamiento sencillo, la forma general hermosa, etc.

 La máquina está equipada con cambiador de herramientas automático (ATC), sistema de lubricación automática, sistema de refrigeración y dispositivo de funcionamiento manual portátil (MPG), con cubierta protectora integral.

Imágenes detalladas

Piezas de la máquina

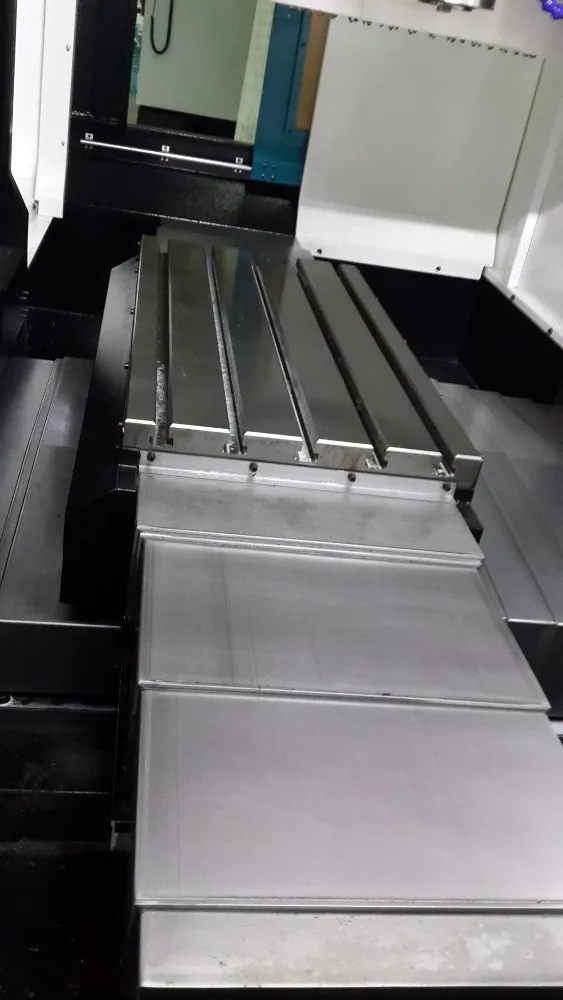

Nombre:Banco de trabajo


La mesa de trabajo es un rectángulo, sin función de división, adecuado para procesar piezas de placa, manga y tablero.

Principales características

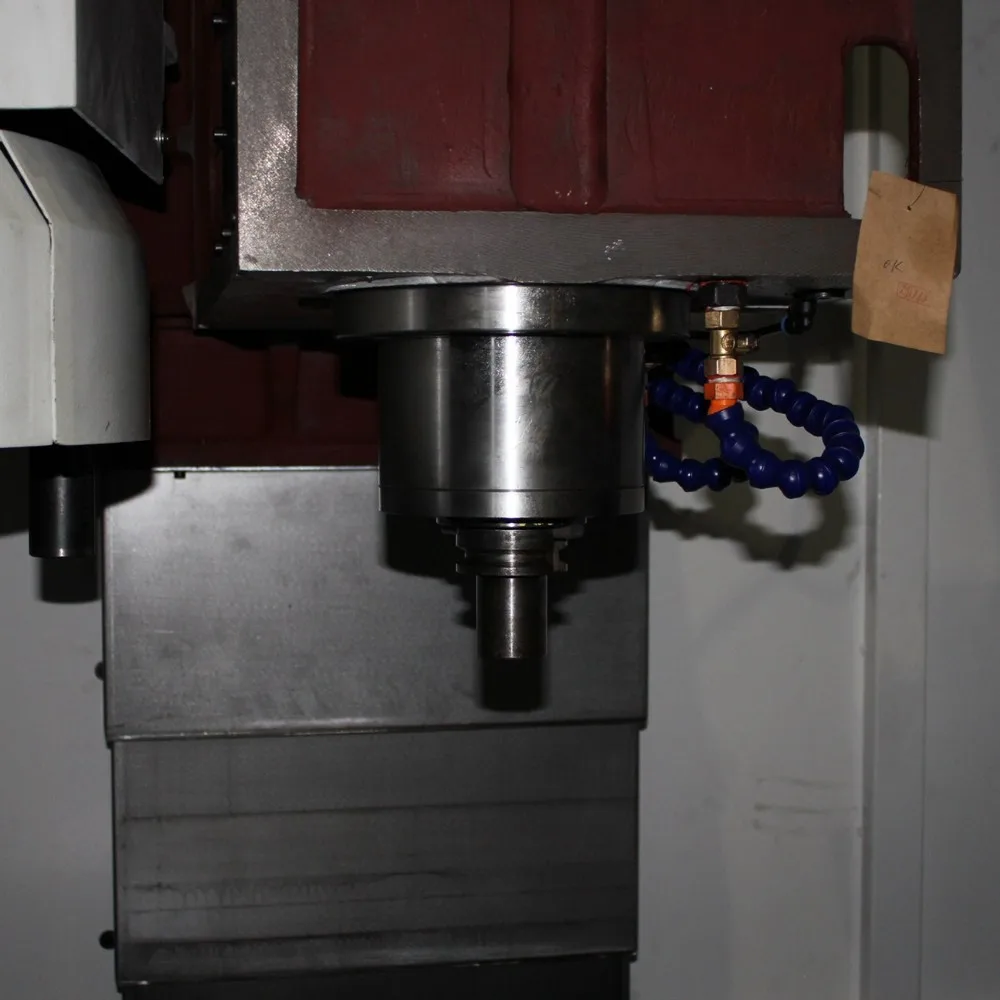

Nombre:Husillo

El sistema CNC controla el arranque, la parada y el cambio del husillo, y el movimiento de corte se realiza mediante la herramienta de corte montada en el husillo, que es la parte de salida de energía del proceso de corte.

Piezas de la máquina

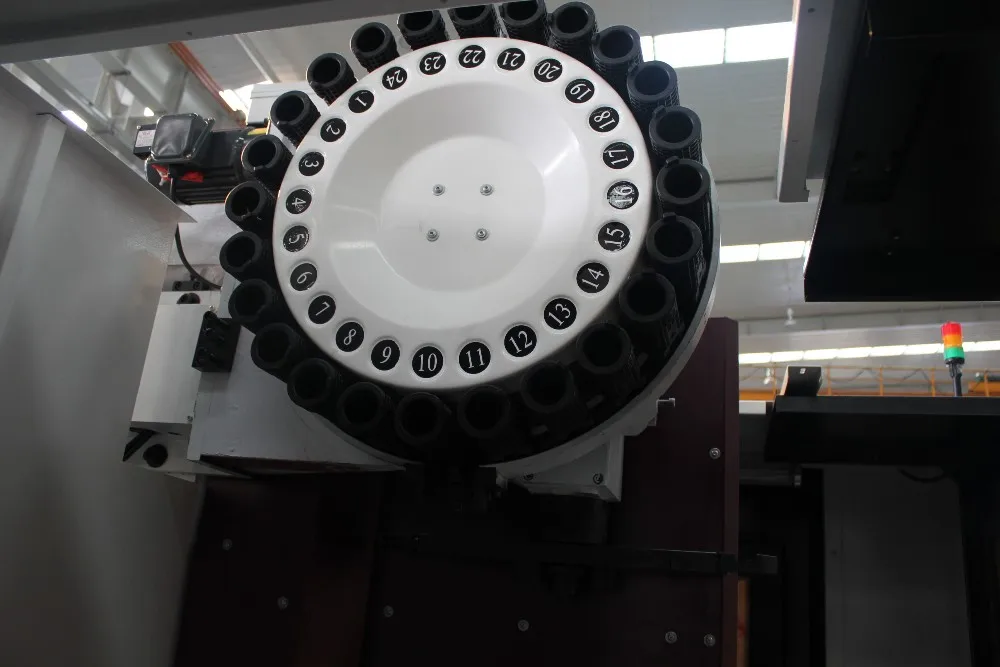

Nombre:Cambiador automático de herramientas

Está compuesto por un banco de cuchillos, un manipulador y otras partes. Cuando el cuchillo necesita ser cambiado, el sistema de control numérico envía instrucciones y el manipulador retira la herramienta del Banco de herramientas (o a través de otros medios) para instalar en el orificio del eje principal.

Principales características

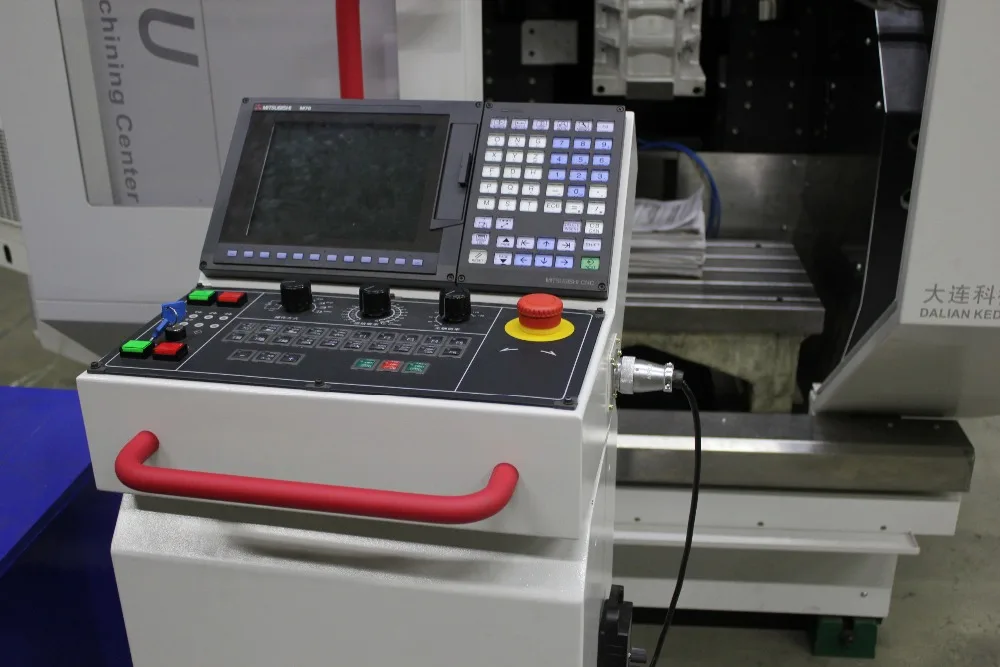

Nombre:Sistema de control CNC

La parte cnc del centro de mecanizado está compuesta por dispositivo nc, PLC, dispositivo de control servo y panel de operación. Es el centro de control el que completa el proceso de procesamiento.

Nuestro servicio

Visita del cliente

* Los clientes visitaron nuestra fábrica.

Tarjeta de negocios

* Consulta y consulta y Consulta nuestra fábrica.

Embalaje y entrega
De embalaje
Tamaño
2900*2300*2525mm
Peso
5 T



Detalles de embalaje
El paquete normal es una caja de madera (tamaño: L * W * H). Si se exporta a países europeos, se fumigará la caja de madera. si el contenedor es demasiado pesado, utilizaremos película pe para embalarla o embalarla de acuerdo con la petición especial del cliente.
