Schmitt Beijing 2018 Pekín CE de alta velocidad/perforación cnc de 5 ejes de metal vertical de la máquina de fresado CENTRO DE s-vmc 0875 T PS18000

  • >=1 Set/s
    $360,000.00
Número de Modelo:
SVMC0875T
Lead Time:
Cantidad(Set/s) 1 - 1 >1
Hora del Est.(días) 120 Negociable
Customization:
Husillo (Min. Order: 1 Set/s)
Renishaw TRS2 (Min. Order: 1 Set/s)

More

Renishaw NC4 (Min. Order: 1 Set/s)
Filtermist FX3000 (Min. Order: 1 Set/s)
Embalaje personalizado (Min. Order: 1 Set/s) Menos
Reportar Actividades sospechosas
Descripción general
Detalles rápidos
Condición:
Nuevo
Tipo:
Vertical
Lugar del origen:
Beijing, China
Marca:
Schmitt
Voltaje:
380 V 50Hz
Dimensión (L*W*H):
4000*3200*3500
Certificación:
CE
Garantía:
 2 años
Servicio postventa ofrecido:
Campo de mantenimiento y servicio de reparación
Tipo de máquina:
CNC centro de mecanizado Vertical
Sistema de Control:
H-iTNC530
Tamaño de la Mesa:
400mm
Giratoria de precisión:
+-5 segundos de arco
Rotary precisión:
+-3 segundos de arco
Max de transporte de carga:
250 kg
Velocidad del husillo:
18000 rpm
Precisión de posición:
0.008mm
Repetibilidad de la precisión:
0.006mm
Husillo de la herramienta tipo de soporte:
HSK 63-A
Energía (W):
75kW
Peso:
8000
Capacidad de suministro
Capacidad de suministro:
600 Set/Sets per Month
Embalaje y envío
Paquete
Adecuado para la exportación
Puerto
CHINA MAIN PORT
Lead Time :
Cantidad(Set/s) 1 - 1 >1
Hora del Est.(días) 120 Se negociará
Descripción del producto

Centro de mecanizado Vertical de 5 ejes

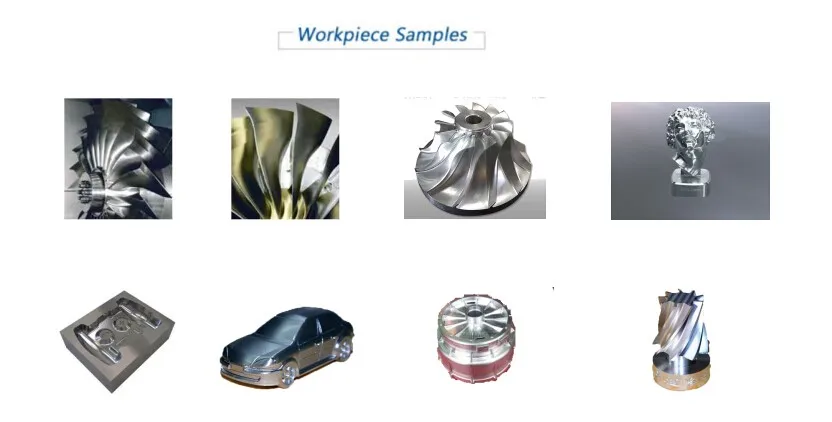

1. La fresadora de alta velocidad de pórtico VMC0875T se utiliza principalmente en la industria de moldeo que produce cavidades, fundición a presión, corte cas, dibujo profundo, estampado y otros tipos de moldes.

2. Puede procesar de manera eficiente la flexibilidad del cuerpo de la válvula, la categoría de pared delgada, la clase de la carcasa y la clase de marco.

3. La máquina estándar viene equipada con un banco de trabajo de dos ejes, que puede ejecutar de forma continua fresado de alta velocidad,

Perforación, escariado, roscado y otros procedimientos de procesamiento.

4. Además, puede procesar fácilmente piezas con superficies curvas complejas como impulsores y cuchillas.

5. Toda la máquina adopta una estructura de haz móvil de pórtico y el eje lineal está conectado directamente por el motor.

6. Esto proporciona a la máquina especialidades de alta velocidad, alta aceleración y alta densidad. A continuación, el rendimiento del corte comple ting de alta velocidad durante el tiempo de la unidad, crea alta precisión y rugosidad de la superficie.

7. Además de la molienda, también puede ejecutar acciones de molienda a través de funciones de fresado.

Especificación estándar


1 PS husillo 18000 rpm;

2. mesa giratoria de dos ejes;


3. Revista de herramientas Gifu;

4. Tornillo THK;


5. forma de transporte;

Sistema 6. H-iTNC530 NC;

Opcional especificación


1 PS husillo 20000 rpm;

2 Renishaw TRS2;

3 Renishaw NC4;

4. filtermista FX3000;

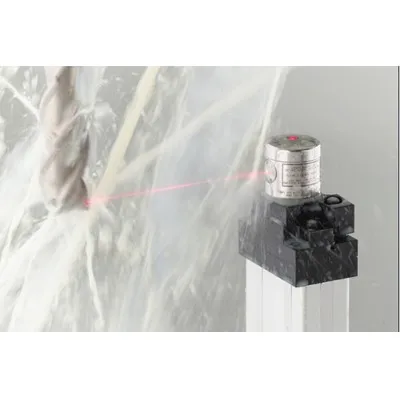

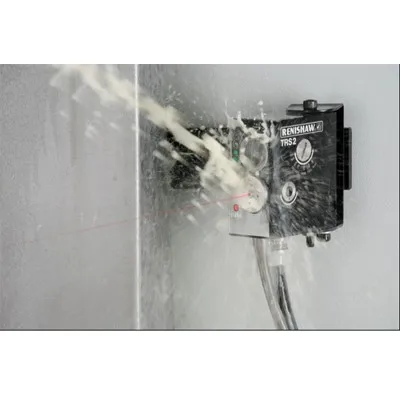

TRS2

Rotura de la herramienta de

NC4

Herramienta de

Los parámetros técnicos
Tipo de máquina
Unidad
SV0875T
Mesa de trabajo
5-Ejes
Placa diámetro
Mm
520
Un eje giratorio ángulo
°
-60-+ 110
Eje C rotary ángulo
°
N X360
Giratorio velocidad
Rpm
100
La velocidad de rotación
Rpm
100
Precisión de posición
Arcsec
± 5
Repetibilidad
Arcsec
± 3
Max de transporte de carga
Kg
250
Rango de trabajo
(Viaje)
X
Mm
800
Y
Mm
750
Z
Mm
500
Movimiento Axial
Velocidad de movimiento rápido Axial X, Y, Z
M/min
42/42/42
Precisión
Precisión de posición eje X/Y/Z
Mm
0.008
Repetibilidad X/Y/Z
Mm
0.006
Husillo
Tipo de
Electro-husillo
Velocidad máxima
Rpm
18000
Potencia máxima (S1/S6)
KW
25/35
Max par (S1/S6)
Nm
87/130
Herramienta de tipo de soporte
HSK63A
NC sistema
H-iTNC530
Herramienta de la revista
Herramienta de tipo de soporte
HSK63A
Diámetro máximo de la herramienta (Ubicación: Completa/vacía)
Mm
75/120
Longitud máxima de la herramienta
Mm
250
Peso máximo de la herramienta
8
La capacidad de
Pc
20/40
Tiempo de intercambio (T-T)
S
4-6
Peso Total
Kg
8000
Dimensión de
Máquina
Mm
4000X3200X3500
Purduct Detalles

Pórtico de la estructura

Alta rigidez y alta precisión

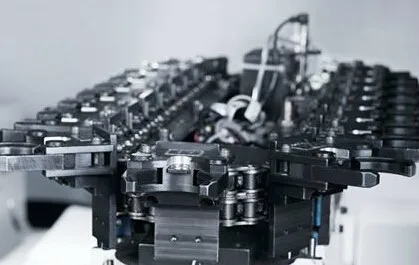

Herramienta de la revista

La capacidad de la revista de herramientas es 20/40 pc

El tiempo de intercambio es de 4-6 s

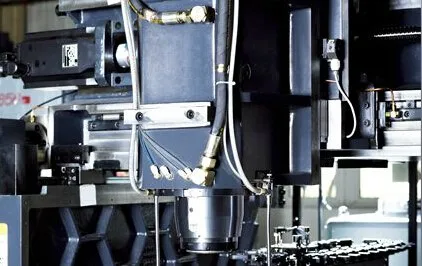

Pórtico de la estructura

Velocidad máxima 18000 rpm

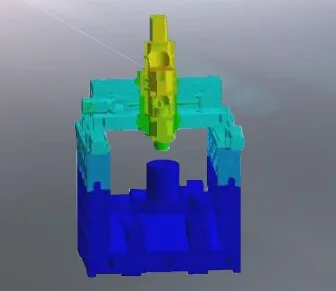

Análisis de estrés de Elementos Finitos


Características

1. Toda la máquina adopta una estructura de haz móvil de pórtico, con buena rigidez, fuerza de equilibrio, buen equilibrio térmico y precisión de la tabla s.


2. La capacidad de respuesta y la aceleración de la máquina son excepcionales ya que el eje XYZ adopta el accionamiento directo de un servomotor de alto rendimiento dyna mic.


3. Las diapositivas están templadas con tecnología de hierro fundido de alta tensión y arena de resina, que puede proporcionar un tratamiento térmico perfecto para eliminar el estrés remanente y garantizar la estabilidad térmica de la máquina.


4. La máquina adopta un diseño modular y tiene múltiples funciones opcionales.


5. El control de bucle cerrado se adopta para todos los ejes, lo que causará una gran precisión.


6. El diseño de la máquina se ajusta completamente a los conceptos de Ergonomia, ahorro de energía, protección del medio ambiente y inteligencia artificial.

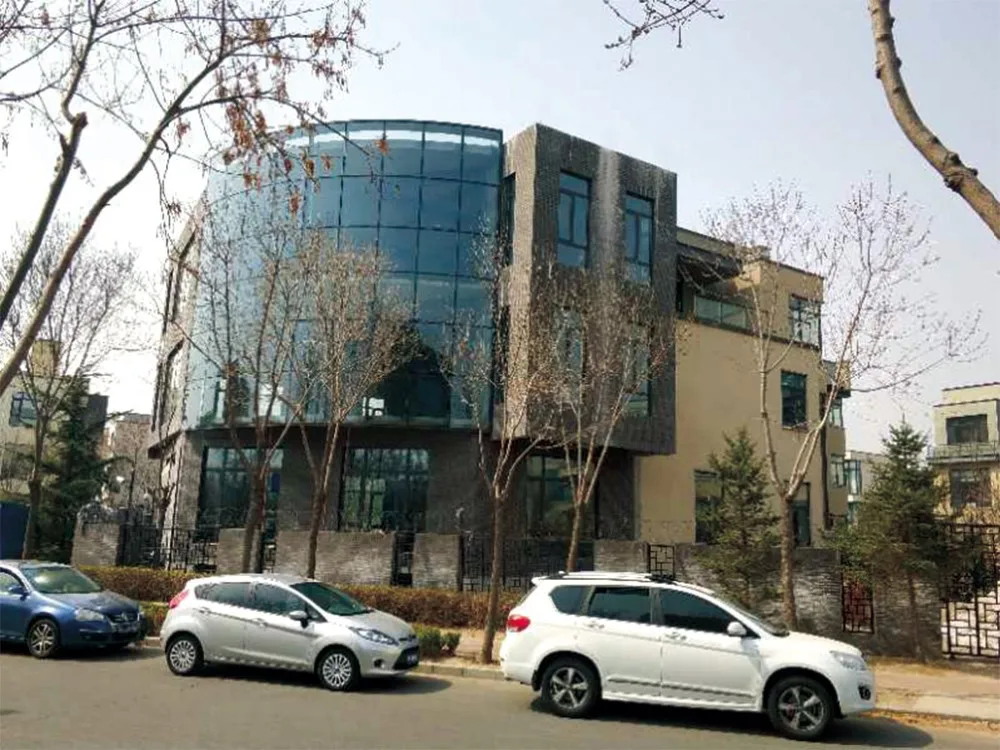

La información de la empresa

Schmitt Co., Ltd. fundada en 2007, somos bien conocidos por nuestra fuerte fuerza técnica, diseño, capacidades de I + D, eficiente modelo de gestión moderno y Sistema de Gestión de Calidad perfecto.

Schmitt se centra en I + D, producción y ventas de máquinas herramienta CNC de alta velocidad, alta precisión y alta eficiencia.

La empresa utiliza equipos de producción de vanguardia y un sistema de servicio de apoyo perfecto, formando alianzas estratégicas con varios fabricantes de gama alta en China, acompañando la fabricación de equipos de cinco ejes.

Schmitt ha aprobado la certificación CE e IS09001: certificación del Sistema de Gestión de Calidad 2008 e insiste en implementar una gestión de calidad "cero defectos" de forma integral. fortalecimiento del control de calidad del abastecimiento, suministro, proceso de producción, inspección de calidad, ventas de productos, arreglo de capital y servicio posventa.

Las máquinas herramientas CNC de gama alta incluyen conceptos de diseño avanzados como "Protección Ambiental verde y un concepto ergonómico", que se utilizan principalmente en el campo de moldes, aeroespacial y procesamiento de piezas automotrices.

Fábrica

Preguntas frecuentes (FAQ)

Q1: ¿cuáles son sus condiciones de pago?
R: Nuestro plazo de pago es de 30% por adelantado, 70% antes del envío. es negociable.

Q2: ¿Cómo puedo obtener una cotización?
R: déjanos un masaje con tus requisitos de compra y te responderemos lo antes posible. Y puedes ponerte en contacto con nosotros directamente por Tra de Manager o teléfono.


Q3: ¿tienes certificación CE?
R: Sí, tenemos certificación CE, la calidad de la máquina está garantizada.


Q4: ¿puede proporcionar formación para la operación CNC máquinas?
R: Sí, disponemos de entrenamiento gratuito en nuestra fábrica.


Q5: ¿puede proporcionar personalizar la máquina o SPM (máquina de propósito especial)?
R: Sí, ofrecemos soluciones CNC inteligentes para nuestros clientes, con el fin de aumentar la eficiencia.

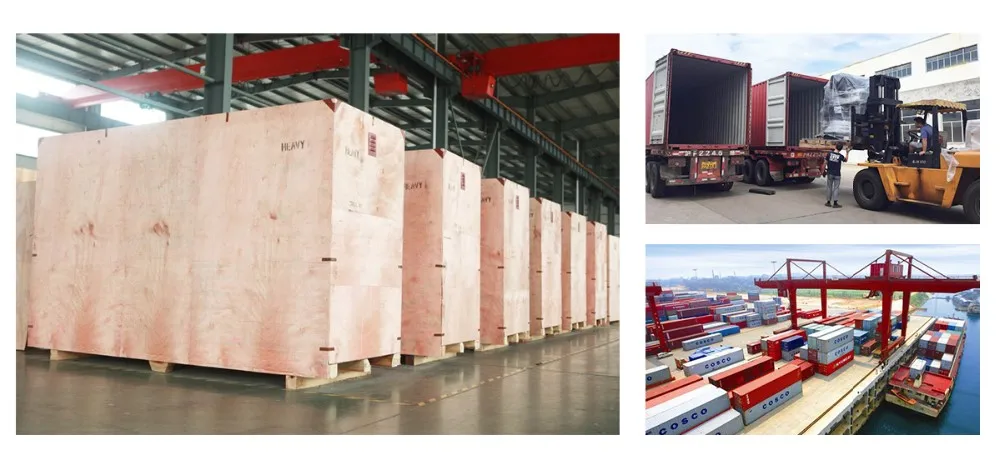

Embalaje y entrega
