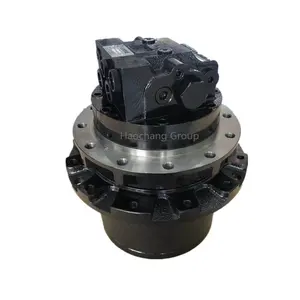

Motor de desplazamiento hidráulico

Tipos de motores hidráulicos de desplazamiento

Un motor hidráulico de desplazamiento es un motor especial que proporciona el movimiento axial de orugas o cadenas en sistemas hidráulicos. Este motor generalmente está controlado o alimentado por fluidos o presión hidráulica. Los motores hidráulicos de desplazamiento se utilizan principalmente en vehículos de orugas y maquinaria de movimiento de tierras como excavadoras y grúas sobre orugas. Los siguientes son los diferentes tipos de motores hidráulicos de desplazamiento:

• Motor hidráulico de desplazamiento accionado por pistón

  Este motor comprende varios pistones que están posicionados perpendicularmente en el bloque de cilindros. Los pistones son luego empujados hacia afuera por la presión hidráulica, lo que los hace girar. El conjunto de varillas de empuje en este tipo de motor convierte el movimiento lineal generado por los pistones en movimiento rotatorio. En función de su diseño, los motores hidráulicos de desplazamiento accionados por pistón se pueden dividir además en diseños axiales y diseños radiales.

• Motor hidráulico de desplazamiento de engranaje planetario

  Este motor utiliza la potencia hidráulica para cambiar la velocidad de los trenes de engranajes. Consta de tres componentes principales: engranaje solar, portaplanetas y engranaje anular. Las bombas hidráulicas bombean el fluido al motor, lo que hace que el engranaje solar gire. Con la rotación del engranaje solar, los engranajes planetarios, que están conectados al portaplanetas, también comienzan a girar. A medida que los engranajes planetarios giran, engranan con el engranaje anular, y esto puede hacer que el eje de salida gire. El movimiento del eje de salida eventualmente se traducirá en la rotación de las orugas.

• Motor gerotor

  Los motores gerotor son motores hidráulicos de desplazamiento bien conocidos que se utilizan comúnmente en diversas aplicaciones. Presentan un rotor interno y un rotor externo. El rotor interno gira excéntricamente dentro del rotor externo, creando volúmenes de cámara cambiantes. Este cambio de volumen da como resultado el desplazamiento del fluido y la generación de torque, lo que hace girar el motor. Los motores gerotor son compactos en diseño, tienen una buena eficiencia y proporcionan un par de salida estable. Son adecuados para su uso en equipos que requieren precisión y confiabilidad, como excavadoras hidráulicas y vehículos de orugas.

• Motor orbital

  Los motores orbitales convierten la presión y el flujo del aceite hidráulico en energía mecánica. La energía mecánica producida se utiliza luego para hacer girar el eje de salida. Este motor tiene un eje de accionamiento excéntrico y una jaula de rodillos. La jaula de rodillos es empujada hacia afuera por el eje de accionamiento excéntrico y esto empuja el eje de salida a girar.

Especificaciones y mantenimiento

Especificaciones de los motores hidráulicos de desplazamiento:

• Par:

  Los reductores de motor hidráulico suelen entregar un par más alto a velocidades más bajas, lo que los hace muy adecuados para vehículos de alta vibración y suspensión centralizada. El par es una especificación importante del motor, que es la fuerza de rotación que el motor puede producir. El par del motor generalmente viene en dos formas: par nominal y par máximo. El primero, también conocido como par continuo, es la cantidad de par que el motor puede producir de forma continua sin sobrecalentarse. El último es la cantidad máxima de par que el motor puede producir durante un período corto.

• Velocidad:

  La velocidad del motor, también conocida como RPM (revoluciones por minuto), es la velocidad a la que gira el eje del motor. Algunos motores hidráulicos están diseñados para funcionar a alta velocidad, mientras que otros están diseñados para baja velocidad de rotación con alto par.

• Desplazamiento:

  El desplazamiento del motor hidráulico se refiere al volumen de fluido hidráulico que el motor consume en una revolución completa. El desplazamiento determina la velocidad y el par de un motor. Un motor con un desplazamiento mayor producirá más par pero funcionará a una velocidad más baja. Por el contrario, un motor con menor desplazamiento tendrá una velocidad más alta y un par más bajo.

• Eje de salida:

  El eje de salida conecta el motor a la carga que está impulsando. Hay diferentes tipos de ejes de salida: los ejes con chaveta tienen una ranura para chaveta que proporciona una conexión segura a la carga. Los ejes roscados tienen una rosca que les permite conectarse a cargas con roscas coincidentes. Los ejes estriados tienen un conjunto de estriados que proporcionan una conexión a los componentes engranados. Los ejes huecos tienen un eje que permite una conexión de acoplamiento.

• Brida de montaje:

  La brida de montaje proporciona un acoplamiento seguro para el motor al equipo que está impulsando. Hay diferentes tipos de bridas de montaje, como una brida cuadrada con cuatro agujeros para tornillos en cada esquina, una brida redonda con agujeros para tornillos alrededor del perímetro o bridas personalizadas que se fabrican para coincidir con los requisitos específicos del equipo.

• Carcasa del motor:

  La carcasa del motor protege los componentes internos del motor. Las carcasas de los motores suelen estar fabricadas en aluminio, que es ligero, o en hierro fundido, que aporta una resistencia más estable.

Mantenimiento

Algunos consejos básicos de mantenimiento para motores hidráulicos:

• Cambios de aceite regulares:

  Los cambios de aceite frecuentes ayudan a eliminar cualquier contaminante que se acumule en el sistema. Cambiar el filtro de aceite junto con los cambios de aceite asegura que el aceite sucio y sin filtrar no vuelva a entrar en el sistema.

• Monitoreo de condición:

  Las verificaciones regulares de los niveles y temperaturas del aceite ayudan a detectar posibles problemas antes de que se conviertan en graves. Los niveles de aceite siempre deben estar por encima de la línea mínima y las temperaturas deben permanecer dentro del rango especificado por el fabricante.

• Limpio y libre de residuos:

  Asegúrese de que los motores y líneas hidráulicos estén libres de polvo y residuos. Mantenga siempre limpia el área alrededor del motor para mejorar la circulación del aire y la disipación del calor.

• Inspecciones de vibración y ruido:

  Preste atención a cualquier sonido inusual producido por el motor o cambios en el nivel, como zumbidos o chirridos. Los motores suelen vibrar, pero cualquier aumento y cambio repentino es una señal para revisarlo. También se deben analizar los niveles de ruido inusualmente altos, ya que podrían indicar una falla inminente del motor.

• Preste atención al acoplamiento:

  El acoplamiento suele desgastarse con el tiempo. Sin embargo, requerirá un mantenimiento más frecuente si la carga es demasiado pesada o si hay desalineaciones. Mantener el acoplamiento bien lubricado contribuye en gran medida a preservar su integridad.

Escenarios de aplicación de los motores hidráulicos de desplazamiento

Un motor hidráulico convierte los fluidos presurizados en energía mecánica para impulsar diferentes maquinarias. Estos motores son los componentes clave en las siguientes áreas de aplicación:

• Excavadores y plataformas de perforación:

  Los motores hidráulicos de desplazamiento se utilizan comúnmente en excavadoras y plataformas de perforación para lograr un movimiento flexible y un control preciso. Son responsables de las funciones de desplazamiento y rotación de las excavadoras, realizando funciones como caminar, girar y hacer zanjas. En las plataformas de perforación, los motores hidráulicos de desplazamiento se utilizan para controlar el movimiento y el posicionamiento del taladro, asegurando la estabilidad y la precisión de la operación de perforación.

• Vehículos de ingeniería y construcción:

  Los motores hidráulicos de desplazamiento se utilizan ampliamente en vehículos de ingeniería y construcción, como elevadores hidráulicos, tanques de sedimentación, rasquetas y lavadoras. Son responsables de las funciones de desplazamiento y rotación de los vehículos, lo que permite a los vehículos navegar y operar de manera flexible en diversos escenarios de ingeniería y construcción.

• Maquinaria agrícola:

  Los motores hidráulicos de desplazamiento se utilizan ampliamente en maquinaria agrícola, como tractores y cosechadoras. En los tractores, son responsables de las funciones de desplazamiento y rotación, lo que permite a los tractores navegar y operar de manera flexible en campos agrícolas y áreas rurales. En las cosechadoras, los motores hidráulicos de desplazamiento se utilizan para impulsar la maquinaria de cosecha, realizando acciones como cortar, cosechar y transportar.

• Maquinaria forestal:

  Los motores hidráulicos de desplazamiento se utilizan ampliamente en maquinaria forestal, como cosechadoras forestales y camiones de transporte. En las cosechadoras forestales, son responsables de impulsar las operaciones de cosecha, realizando acciones como cortar, cosechar y transportar; en los camiones de transporte, los motores hidráulicos de desplazamiento se utilizan para realizar las funciones de transporte y manipulación de las operaciones de transporte.

• Vehículos especializados:

  Los motores hidráulicos de desplazamiento también se utilizan en una variedad de vehículos especializados, como camiones de bomberos, máquinas de lavado de calles y vehículos voladores. Por ejemplo, en los camiones de bomberos, son responsables de las funciones de desplazamiento y rotación, lo que permite a los camiones de bomberos navegar y operar de manera flexible en rescates contra incendios. En las máquinas de lavado de calles, los motores hidráulicos de desplazamiento son responsables de las funciones de lavado y limpieza, lo que realiza la limpieza y el mantenimiento de la calle. En los vehículos voladores, los motores hidráulicos de desplazamiento juegan un papel clave en las funciones de movilidad y navegación que permiten el vuelo y las maniobras.

• Equipo marino:

  Los motores hidráulicos de desplazamiento son componentes críticos en equipos marinos, como plataformas petroleras en alta mar, dragas y transbordadores estrella. Son responsables de permitir el movimiento flexible y la operación de diversos equipos. Por ejemplo, en las plataformas petroleras en alta mar, los motores hidráulicos de desplazamiento se utilizan para apoyar la extracción y el procesamiento de petróleo en el mar; en las dragas, se utilizan para lograr las funciones de dragado y procesamiento de cuerpos de agua; y en los transbordadores estrella, son responsables de las funciones de navegación y transporte que permiten los servicios de transbordador entre el mar y la costa.

Cómo elegir motores hidráulicos de desplazamiento

Puede ser bastante abrumador elegir el motor hidráulico de desplazamiento adecuado, dadas las muchas opciones disponibles. Sin embargo, al considerar algunos factores importantes, el proceso de selección se puede simplificar mucho.

En primer lugar, es importante considerar la aplicación para la que se utilizará el motor. Esto incluirá analizar el tipo específico de maquinaria en la que se instalará el motor y la carga que tendrá que soportar. Elegir un motor con la potencia y el par adecuados para la tarea prevista es crucial para lograr un funcionamiento óptimo.

A continuación, considere las condiciones ambientales a las que estará expuesto el motor de desplazamiento. Si el motor se utilizará en un ambiente polvoriento o húmedo, puede ser mejor optar por motores hidráulicos de desplazamiento que tengan protección contra tales condiciones. Por ejemplo, los motores de desplazamiento con clasificación IP67 serían ideales para entornos húmedos, ya que están protegidos contra el agua y el polvo.

Otro factor importante es la compatibilidad del motor con otros componentes hidráulicos. Es crucial asegurarse de que el motor de desplazamiento elegido tenga un acoplamiento que pueda conectarse a la bomba hidráulica y que tenga especificaciones de presión y caudal similares. Para evitar daños tempranos y fallos del sistema, nunca se deben mezclar componentes incompatibles.

Antes de comprar motores hidráulicos de desplazamiento, sería beneficioso consultar las reseñas y clasificaciones de empresas que hayan utilizado motores similares anteriormente. Hacer esto proporcionará información sobre el rendimiento, la confiabilidad y los posibles problemas de los motores de desplazamiento. Se recomienda seleccionar motores de desplazamiento con un historial comprobado para mejorar el rendimiento general del sistema hidráulico.

Por último, considere el costo del motor hidráulico de desplazamiento. Si bien es importante elegir el motor que proporcionará la mejor relación calidad-precio en términos de rendimiento y longevidad, también es necesario considerar las limitaciones presupuestarias y elegir un motor que se ajuste al rango presupuestario.

Preguntas frecuentes

P1: ¿Qué factores deben considerar las empresas al buscar un motor hidráulico?

A1: Los fabricantes construyen calidad. El soporte satisfactorio del fabricante es crítico, ya que los motores pueden requerir reemplazo o mantenimiento durante la vida útil del equipo. Concéntrese en los fabricantes que brindan amplias redes de soporte. Además, considere la compatibilidad del motor de desplazamiento. El motor debe encajar perfectamente dentro del sistema hidráulico para funcionar correctamente. Las especificaciones de rendimiento como el par, la velocidad y la potencia del motor de desplazamiento también deben coincidir con las necesidades del equipo. Finalmente, considere la durabilidad y el diseño robusto del motor, lo que garantizará que permanezca operativo independientemente de los entornos de trabajo.

P2: ¿Cómo funcionan los motores hidráulicos de desplazamiento?

A2: Los motores hidráulicos de desplazamiento son reductores de alto par. Utilizan el desplazamiento del aceite hidráulico para generar energía. El motor contiene un rotor que gira después de que el aceite hidráulico de la bomba del vehículo fluye y desplaza un pistón. El movimiento lineal del pistón da como resultado un movimiento rotatorio del rotor, lo que hace que el motor y las partes conectadas se muevan.

P3: ¿Los motores hidráulicos de desplazamiento son reductores de motor?

A3: No. Los motores hidráulicos de desplazamiento no son reductores de motor. Son reductores de alto par.

P4: ¿Pueden los usuarios reconstruir un motor hidráulico de desplazamiento?

A4: Sí, es posible reconstruir un motor hidráulico de desplazamiento. Si el motor está operativo, es mejor reconstruirlo que reemplazarlo.
