Engranaje solar de alta precisión

Tipos de engranajes solares de alta precisión

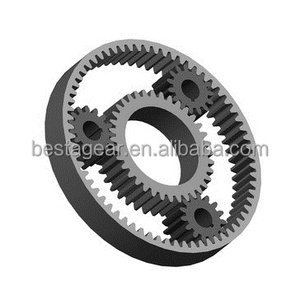

Los engranajes solares son uno de los componentes de transmisión más comunes. Son parte del sistema de engranajes planetarios, que funciona con otros engranajes, como los engranajes planetarios y los engranajes anulares. El engranaje solar de alta precisión generalmente se ubica en el centro del sistema de engranajes planetarios. Se asemeja al sol, de ahí su nombre. Hay diferentes tipos de engranajes solares para elegir. Algunos de ellos se enumeran a continuación:

• Engranaje solar cilíndrico: Este es el tipo de engranaje solar más común. Cuenta con una sección media circular con dientes que están montados en un eje. Un engranaje solar interior cilíndrico puede girar libremente y generalmente está rodeado por tres a seis engranajes planetarios. Los dientes de los engranajes planetarios encajan perfectamente con los dientes del engranaje solar cilíndrico. El engranaje es popular en diferenciales automotrices y aplicaciones de maquinaria.
• Engranaje solar hueco: Un engranaje solar hueco se parece a un engranaje solar cilíndrico. Sin embargo, la parte cilíndrica tiene un agujero en ella. Este agujero permite que pase otro eje o engranaje. Por lo tanto, ofrece flexibilidad de diseño en algunos ensamblajes complejos. El engranaje solar hueco funciona bien en situaciones donde es importante ahorrar espacio. Además, puede transferir torque a través de la abertura central hacia otros componentes.
• Engranaje solar de dientes rectos: Como su nombre lo indica, el engranaje solar de dientes rectos tiene dientes de corte recto. Los dientes son paralelos al eje del engranaje. El engranaje está montado en un eje o cubo y se utiliza para engranar con otros engranajes. El engranaje solar de dientes rectos es popular en diseños de cajas de cambios más simples. También se utiliza en aplicaciones de alta precisión donde el espacio no es un problema.
• Engranaje solar helicoidal: El engranaje solar helicoidal tiene dientes que están angulados con respecto a su eje. Es similar al engranaje solar de dientes rectos. Debido a los dientes angulados, el engranaje solar helicoidal ofrece un funcionamiento más suave y silencioso que los engranajes de dientes rectos. Además, el diseño de los dientes permite una mejor distribución de la carga entre los dientes. Esto generalmente da como resultado sistemas de engranajes más fuertes. El engranaje solar helicoidal se utiliza principalmente en aplicaciones automotrices, de aviación y de maquinaria de alto rendimiento.

Especificación y mantenimiento de engranajes solares de alta precisión

Especificaciones

Algunas especificaciones generales relacionadas con los engranajes solares de alta precisión son las siguientes:

• Materiales: Los engranajes solares se pueden fabricar utilizando diferentes materiales, incluidos acero, nylon, cerámica y otros. El material específico utilizado dependerá de los requisitos y el uso específicos.
• Tamaño: El diámetro exacto del engranaje solar variará según la aplicación, generalmente dentro del rango de 2 cm a 20 cm. En algunos equipos grandes, el tamaño puede ser mayor.
• Número de dientes: Los engranajes solares de alta precisión suelen tener algunos dientes. Los dientes están distribuidos uniformemente alrededor del engranaje, lo que puede engranar con otros engranajes. El número de dientes afecta su relación de transmisión y capacidad de carga.
• Módulo: El módulo es la razón entre los dientes y el diámetro y representa el tamaño de los dientes. Un módulo más alto significa dientes y engranajes más grandes. Los engranajes solares de alta precisión generalmente tienen un módulo entre 1 y 10.
• Grado de precisión: Los engranajes solares generalmente tienen diferentes grados de precisión, como grado 1, grado 2, etc. Una mayor precisión significa menos error de espaciado de los dientes y una mejor calidad de ensamblaje.

Mantenimiento

El engranaje solar de alta precisión necesita mantenimiento para garantizar su rendimiento, longevidad y confiabilidad. Aquí hay algunas sugerencias para su mantenimiento:

• Limpiar: Use un cepillo suave o un paño para limpiar cualquier polvo, escombros o materia extraña en la superficie del engranaje solar. Además, asegúrese de que el ambiente circundante esté limpio y libre de contaminantes para reducir el riesgo de contaminación.
• Lubricación: Los engranajes solares generalmente requieren lubricación para garantizar un funcionamiento suave y reducir el desgaste por fricción. De acuerdo con las especificaciones y sugerencias del fabricante del equipo, seleccione el lubricante apropiado y aplíquelo uniformemente a la superficie del engranaje. Revise periódicamente la condición de lubricación y rellene el lubricante según sea necesario.
• Evite la sobrecarga: Los engranajes solares generalmente tienen límites de carga específicos. Al usarlos, evite exceder los límites de carga para evitar deformaciones o daños. Si trabaja bajo altas cargas durante un tiempo prolongado, considere aumentar adecuadamente las especificaciones del engranaje solar para asegurarse de que pueda soportar la carga.
• Inspección periódica: Inspeccione periódicamente los engranajes solares para verificar su apariencia, dientes, etc. Preste atención a si hay alguna anomalía, como desgaste, deformación, aflojamiento, etc. Si se encuentra alguna anomalía, tome medidas oportunas para reparar o reemplazarla para evitar que la condición del engranaje solar se deteriore aún más.

Escenarios de engranajes solares de alta precisión

Los engranajes solares de alta precisión juegan un papel importante en diversas industrias. Aquí hay algunos escenarios de uso comunes.

• Industria automotriz

  Los engranajes solares se utilizan ampliamente en los diferenciales de los automóviles, los engranajes de transmisión automática, los mecanismos de dirección, etc. Ayudan a cambiar de dirección o velocidad, conectar diferentes partes y hacer que el proceso de transmisión sea fluido y eficiente.

• Industria aeroespacial

  En equipos aeroespaciales altamente avanzados y precisos, los engranajes solares de alta precisión también tienen aplicaciones importantes. Por ejemplo, en la caja de cambios de un motor de avión, ayudan a ajustar el par y la velocidad de salida del motor. Facilitan la conversión y transferencia de energía en el motor.

• Generación de energía eólica

  El engranaje solar se encuentra en la parte superior de la torre del aerogenerador. Desempeña un papel fundamental en la caja de cambios, uniendo el eje del rotor con otros ejes. Ayuda a cambiar la velocidad de rotación del rotor.

• Industria médica

  Los engranajes solares de alta precisión también se utilizan ampliamente en dispositivos médicos. Por ejemplo, en equipos de imagenología (por ejemplo, tomografías computarizadas y resonancias magnéticas), los engranajes precisos ayudan a mover los detectores de imagen o ajustar la posición del paciente. Esto mejora la precisión del diagnóstico y ayuda a los médicos a planificar mejor el tratamiento. Además, en los equipos dentales, se aplican en piezas de mano dentales y cajas de cambios. Ayudan en la rotación y regulación de la velocidad de las herramientas dentales para una atención dental eficiente y precisa.

• Robótica

  Los engranajes solares de alta precisión se utilizan ampliamente en robótica. Por ejemplo, en los engranajes reductores, trabajan junto con los portadores de planetas y las ruedas para formar un sistema de reducción compacto y de alta eficiencia. Esto permite el control preciso de las articulaciones del robot. Además, en el mecanismo de transmisión, ayudan a transmitir y convertir la potencia interna del robot.

Cómo elegir engranajes solares de alta precisión

Los engranajes de alta precisión son la columna vertebral de cualquier estructura mecánica. Por lo tanto, se vuelve esencial elegir correctamente estos engranajes solares de alta precisión para el beneficio de los consumidores y de los usuarios finales. El primer paso es comprender los requisitos críticos de la aplicación prevista para la que se utilizará el engranaje solar.

Delegue la operación de la fase lunar como una de las necesidades críticas. Si el usuario tiene la intención de conducir un peso de carga con una relación pesada, un engranaje solar de metal será más adecuado que uno de plástico. Considere el torque, la carga y la velocidad de rotación. Seleccione el engranaje solar que ayudará a lograr la velocidad del motor deseada y la eficiencia funcional sin dañar el motor internamente. Una excelente regla general es probar la velocidad de rotación deseada creando un prototipo antes de la selección final.

Defina la secuencia de ensamblaje y determine si el engranaje solar se conectará a los engranajes planetarios y al eje de accionamiento. El ensamblaje afectará la forma en que se fabricará el engranaje solar. Ordene engranajes solares hechos a medida si el engranaje estándar no ayuda a crear una configuración funcional.

Determine la solución rentable considerando la producción en masa en lugar de un modelo único. Cuantos más engranajes se ordenen, menor será el costo de fabricación, ya que el tiempo total de configuración del corte de engranajes se distribuirá uniformemente sobre la cantidad de producción de engranajes solares. Solicite una muestra para ayudar a ensamblar un prototipo de prueba e identificar los defectos de diseño que se deben corregir antes de la producción completa.

Finalmente, seleccione un proveedor confiable que ayude a reducir el tiempo de respuesta del proceso de diseño y selección. El proveedor debe estar dispuesto a proporcionar muestras, pedidos pequeños y personalización para cumplir con las especificaciones del comprador. El engranaje solar debe ser duradero y funcional para todo tipo de aplicaciones cuando se elige correctamente.

Preguntas frecuentes sobre el engranaje solar de alta precisión

P1: ¿De qué está hecho un engranaje solar de alta precisión?

A1: La durabilidad de un engranaje solar depende de su material. En la industria pesada, las aleaciones metálicas, especialmente el acero al carbono, son materiales populares debido a su resistencia y resistencia al desgaste. Para aplicaciones que requieren ligereza y alta resistencia, las aleaciones de aluminio son una buena opción. Además, algunos engranajes solares de alta precisión utilizan materiales plásticos como nylon o POM para reducir el peso y aumentar la quietud.

P2: ¿Cuál es la tolerancia de un engranaje solar de alta precisión?

A2: La tolerancia de un engranaje solar de alta precisión se refiere a la forma específica en que se fabrican los dientes del engranaje. Generalmente, hay seis niveles de tolerancias de fino a grueso. Los engranajes solares de alta precisión generalmente adoptan alta precisión y tolerancias ajustadas, como A2 o A3, asegurando que sus dientes de engranaje encajen con precisión y funcionen sin problemas.

P3: ¿Qué tamaño puede tener un engranaje solar?

A3: Los engranajes solares se pueden producir en una gama de tamaños para satisfacer diferentes necesidades de aplicación. Generalmente, el diámetro exterior de un engranaje solar puede variar desde unos pocos milímetros hasta varios metros. En maquinaria pequeña, los engranajes solares suelen ser pequeños, por ejemplo, 5-50 mm, mientras que en la industria pesada grande, son más grandes, por ejemplo, 100-5000 mm o más. Además, el número de dientes de un engranaje solar puede variar ampliamente. Sin embargo, en la mayoría de los casos, los engranajes solares comunes están dentro de 10-20 dientes.

P4: ¿En qué se diferencian los engranajes solares de alta precisión de los estándar?

A4: Los engranajes solares de alta precisión se fabrican con más atención al equilibrio, la reducción de ruido y la capacidad de carga. A menudo son más caros que los estándar y se utilizan comúnmente en equipos de gama alta o especializados.
