Tipos de serpentines de evaporador para cámaras frigoríficas
El serpentín de evaporador para cámaras frigoríficas es un componente del sistema de refrigeración diseñado para disminuir la temperatura en un espacio específico al absorber calor. Este proceso resulta en el enfriamiento o la congelación de la habitación.
Existen diferentes tipos de evaporadores en los sistemas de refrigeración:

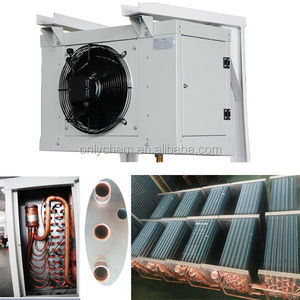

- Serpentines de evaporador de tubo aletado: Son evaporadores muy conocidos en los congeladores. Tubo aletado significa que los tubos que transportan refrigerante están unidos directamente a aletas metálicas delgadas. La transferencia de calor aumenta gracias a la mayor superficie que crean las aletas metálicas. La capacidad de enfriamiento será eficiente si las aletas están dispuestas juntas. Las personas pueden encontrar dos diseños comunes de serpentines de evaporador de tubo aletado. Uno es la configuración de flujo ascendente donde los refrigerantes fluyen en dirección ascendente. El otro es la configuración de flujo descendente donde fluyen hacia abajo.
- Serpentines de evaporador de succión: Se utilizan comúnmente en congeladores y refrigeradores comerciales. Una bobina de succión funciona enfriando la superficie que la rodea para eliminar la humedad no deseada. La humedad se condensará y luego se escurrirá, dejando el área alrededor de la bobina de succión seca y fresca.
- Evaporadores de placa: Son evaporadores de placa plana fabricados con tecnología de intercambiador de calor de placa. Las placas se ensamblan entre sí para formar canales, lo que permite que los refrigerantes fluyan y absorban calor del ambiente. Exactamente como las aletas de los serpentines de evaporador de tubo aletado, las placas absorberán calor y enfriarán el espacio circundante. La ventaja de los evaporadores de placa para cámaras frigoríficas sobre los evaporadores de tubo aletado es el diseño compacto y ligero. Los fabricantes utilizan la tecnología de intercambio de calor de placa para que los evaporadores sean más rápidos y eficientes.
- Serpentines de evaporador separador de aceite: Son cruciales para las aplicaciones de refrigeración comercial con aceite de refrigeración. La función de los separadores de aceite es extraer el aceite del gas de succión para que pueda volver al compresor. Esta función asegura que el compresor funcione bien y mantenga un rendimiento óptimo.
- Evaporadores en cascada: Los serpentines de evaporador en cascada para cámaras frigoríficas conectan dos ciclos de refrigeración. El primer ciclo enfría un condensador en el segundo. Los serpentines de evaporador en cascada se utilizan comúnmente para alcanzar temperaturas extremadamente bajas en las aplicaciones de refrigeración.
Especificación y mantenimiento del serpentín de evaporador para cámaras frigoríficas
El rendimiento de una cámara frigorífica depende en gran medida de las especificaciones de los serpentines de evaporador elegidos.
- Tamaño: Las bobinas están disponibles en diferentes longitudes y diámetros para adaptarse a diferentes sistemas de refrigeración. Las empresas deben medir sus líneas de refrigerante y el espacio disponible para el evaporador para garantizar un ajuste adecuado.
- Orientación: Las bobinas del congelador pueden ser horizontales o verticales. Las bobinas horizontales se utilizan comúnmente en congeladores de paso con techos altos, mientras que los evaporadores verticales son adecuados para habitaciones sin mucho espacio horizontal para moverse.
- Capacidad de enfriamiento: La capacidad de enfriamiento debe coincidir con el requisito de carga de calor del congelador. La unidad debe ser lo suficientemente potente como para eliminar el calor de la cámara frigorífica y mantener los niveles de temperatura deseados.
- Ventilador y motor: El tipo de ventiladores utilizados por la bobina, así como su fuente de alimentación, afectarán la forma en que circula el aire en la cámara frigorífica. Los ventiladores de accionamiento directo tienen bajo mantenimiento en comparación con los ventiladores accionados por correa, mientras que los motores de polo sombreado son más silenciosos pero menos eficientes que los motores PSC.
- Espaciado de las aletas: El espaciado de las aletas se refiere a la distancia entre los serpentines del evaporador. Un espaciado de las aletas más cercano aumenta el área de superficie para el intercambio de calor, pero puede causar acumulación de residuos. Las empresas deberán evaluar las condiciones ambientales prevalecientes en las que funcionará el evaporador para determinar el espaciado ideal de las aletas.
- Material: Las bobinas están hechas de materiales como cobre, aluminio o acero galvanizado. Factores como el costo, la resistencia a la corrosión y la conductividad térmica afectarán el rendimiento del evaporador.
El mantenimiento regular del serpentín del evaporador garantizará un rendimiento óptimo y prolongará su vida útil. A continuación, se incluyen algunos consejos de mantenimiento para los serpentines del evaporador de congeladores:
- Inspección: Realice inspecciones periódicas para verificar si hay signos de daño, como fugas, corrosión o aletas dobladas. Busque espacios donde el aire no pueda entrar o salir del evaporador y ajuste los componentes para garantizar una circulación de aire adecuada alrededor de la unidad.
- Limpieza: El polvo y otros residuos pueden acumularse y bloquear las aletas con el tiempo, restringiendo el flujo de aire e impidiendo los procesos de intercambio de calor. Cepille suavemente la suciedad con un cepillo suave o elimínela con aire a presión. Cuando las aletas del evaporador estén limpias, habrá un movimiento de aire adecuado y la bobina se enfriará de manera eficiente.
- Mantenimiento del ventilador: Si el motor que impulsa el ventilador es del tipo accionado por correa, revise la correa para detectar signos de desgaste. Lubrique los rodamientos del ventilador del soplador para permitir un movimiento suave del ventilador y reducir la carga de trabajo del serpentín del evaporador.
- Desescarche: La acumulación de hielo en los serpentines del evaporador del congelador puede dificultar el intercambio de calor y mantener el enfriamiento. Descongele la bobina cada vez que la acumulación de hielo sea excesiva para permitir que el proceso de transferencia de calor adecuado tenga lugar.
- Servicio profesional: Un técnico profesional debe realizar la tarea de volver a descongelar el evaporador o limpiarlo. El servicio especializado evitará daños a la bobina y mantendrá su capacidad funcional.
Aplicaciones de los evaporadores para cámaras frigoríficas
La principal aplicación de las bobinas de evaporación es enfriar el aire que ingresa a las cámaras frigoríficas para garantizar que los artículos dentro se mantengan frescos. Sin embargo, existen otras aplicaciones de los evaporadores para cámaras frigoríficas, que incluyen:
- Refrigeración industrial: Los serpentines de evaporador de congeladores se emplean en el sector de la refrigeración industrial para brindar asistencia a las instalaciones de almacenamiento en frío, grandes almacenes que tienen congeladores y cámaras frigoríficas que no tienen ventilación. Los sistemas de refrigeración siempre están diseñados para ser grandes para que puedan mantener con éxito la intensidad de refrigeración requerida para preservar artículos como carne, productos lácteos, productos agrícolas y productos congelados. Además, los evaporadores para cámaras frigoríficas se pueden acoplar con mecanismos de control avanzados para permitir el monitoreo automatizado y los ajustes preestablecidos. Esto permite a los usuarios optimizar el rendimiento de la refrigeración, la utilización de energía y la calidad del producto. Para demandas de refrigeración masivas y entornos comerciales que tienen altas expectativas, los sistemas de refrigeración centralizados son una excelente opción para satisfacer estos requisitos.
- Refrigeradores comerciales: Los serpentines de evaporador para cámaras frigoríficas son características importantes que componen los refrigeradores comerciales. Algunos refrigeradores que utilizan los serpentines del evaporador incluyen refrigeradores de exhibición, congeladores de supermercados y congeladores de helados. Los serpentines del evaporador aseguran que las áreas dentro de los refrigeradores alcancen las temperaturas necesarias para preservar los alimentos, las bebidas y los productos perecederos. También aseguran que los productos se presenten a las temperaturas ideales para maximizar la satisfacción del cliente. Además, los serpentines de evaporador para cámaras frigoríficas no tienen que ser un enfoque único para todos cuando se trata de entornos comerciales. Los usuarios pueden elegir entre configuraciones verticales y horizontales y decidir optar por unidades remotas o autónomas. Esto permite que la bobina pueda satisfacer requisitos y preferencias distintos en diversas aplicaciones comerciales.
- Sistemas de aire acondicionado: Los serpentines de evaporador para cámaras frigoríficas son los principales componentes de los sistemas de aire acondicionado en algunas instalaciones industriales. Las bobinas son responsables de absorber el calor del aire para enfriar y deshumidificar el espacio. Esto crea un ambiente cómodo para trabajar.
Cómo elegir un serpentín de evaporador para cámaras frigoríficas
Finalmente, los factores clave a considerar al seleccionar un evaporador para cámaras frigoríficas son la compatibilidad del refrigerante, la configuración adecuada de la bobina y la selección del tamaño y la capacidad adecuados. También es esencial garantizar los requisitos de instalación y elegir un serpentín de evaporador para cámaras frigoríficas de un fabricante conocido y de buena reputación.
En primer lugar, los serpentines de evaporador deben ser compatibles con el refrigerante que se está utilizando en el sistema de refrigeración. Algunos refrigerantes pueden ser químicamente incompatibles con ciertos materiales de bobina, lo que lleva a problemas de rendimiento o fugas.
Además, la configuración de la bobina puede afectar significativamente la eficiencia general de congelación de la cámara frigorífica. Por lo tanto, elegir la configuración de bobina correcta es esencial para un rendimiento óptimo.
El tamaño y la capacidad de la bobina también son factores críticos que deben considerarse al seleccionar un evaporador para cámaras frigoríficas. Una bobina que es demasiado pequeña puede no absorber suficiente calor para enfriar la habitación de manera efectiva, mientras que una bobina que es demasiado grande puede conducir a un flujo excesivo de refrigerante, lo que reduce la eficiencia y aumenta el desgaste del sistema.
Es esencial tener en cuenta los requisitos de instalación del serpentín del evaporador. Esto incluye el espacio disponible en la cámara frigorífica, el enrutamiento de las líneas de refrigerante y cualquier requisito de montaje o soporte.
Por último, al seleccionar un serpentín de evaporador para cámaras frigoríficas, es una buena idea optar por serpentines fabricados por marcas de renombre. Estos serpentines están fabricados con materiales de alta calidad con una construcción robusta, lo que garantiza un servicio duradero y un rendimiento confiable.
Preguntas frecuentes
P1: ¿Cómo funcionan los serpentines del evaporador en los congeladores?
A1: Un evaporador de serpentín de congelador funciona absorbiendo calor de los alimentos y el aire circundante en la cámara frigorífica para bajar la temperatura. El refrigerante en el serpentín del evaporador absorbe el calor y cambia de un líquido de baja presión a un gas. Al evaporarse a un gas, enfría la bobina, lo que resulta en una caída de temperatura dentro del congelador. Este proceso continúa hasta que se alcanza la temperatura deseada y se mantiene mediante el compresor y el sistema de refrigerante.
P2: ¿Cuáles son los signos de un serpentín del evaporador dañado?
A2: Varios signos pueden indicar un serpentín del evaporador dañado. Pueden incluir que el congelador no congele los alimentos o los artículos como debería, una factura de energía inusualmente alta, ruidos de traqueteo o zumbido provenientes del congelador y una acumulación de hielo en el serpentín del evaporador en sí. Si alguno de estos signos está presente, puede indicar que el serpentín del evaporador está dañado, y es mejor que lo revise un profesional.
P3: ¿Las bobinas funcionan dentro o fuera del congelador?
A3: Los serpentines del congelador funcionan dentro del congelador. Se encuentran detrás de las paredes o los estantes del congelador, según el tipo de congelador. Los congeladores más grandes pueden tener más de un serpentín del evaporador.
P4: ¿Cuánto tiempo deben durar los serpentines del evaporador?
A4: Con un mantenimiento adecuado, los serpentines del evaporador pueden durar hasta 10 años o incluso más. El mantenimiento regular puede ayudar a identificar cualquier problema que pueda dañar la bobina, como la acumulación de polvo o fugas de refrigerante.
